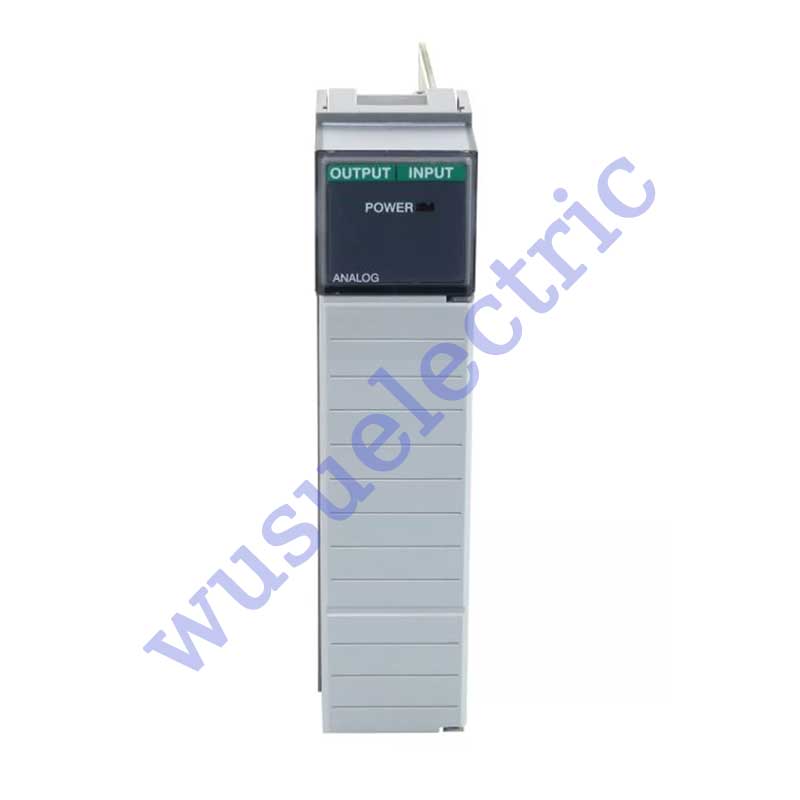

Módulo de E/S analógica de respuesta rápida Allen Bradley 1746-FIO4I

• Serie SLC 500
• Marca Allen-Bradley
• Tipo de módulo Módulo de combinación analógica
• Serie SLC500
• Entradas 2
• Tipo de módulo Módulo de E/S analógica de respuesta rápida
• Salidas 2
• Número de entradas Dos (2) entradas de voltaje/corriente
• Corriente de placa base (5 voltios) 55 miliamperios
• Señales de entrada 0-10 VCC; 0-20 mA
• Corriente de placa base (24 voltios) 150 miliamperios
• Seguimiento y retención del tiempo antes de la conversión 1,5 µs
• Ancho de banda 7 kilohercios
• Método de conversión Aproximación sucesiva
• Hora de actualización 512 microsegundos
• Tiempo de conversión 7,5 µs cada 512 µs
• Resolución 12 bits de entrada, 14 bits de salida
• Resolución de entrada 12 bits
• Respuesta escalonada 100 milisegundos de entrada, 2,5 milisegundos de salida
• Número de salidas Dos (2) 0-20 mA
• Código postal Único 10662468523407
• Resolución de salida 14 bits

El Allen-Bradley 1746-FIO4I es un módulo de combinación analógica rápida. Este módulo forma parte de la familia de productos SLC 500, que se caracteriza principalmente por dos (2) canales de entrada analógica con una resolución de 12 bits, configurables para una señal de entrada de corriente de 0-20 mA / voltaje de 0-10 VCC, y dos (2) señales de salida analógicas de 0-20 mA con una resolución de 14 bits. El 1746-FIO4I es compatible con el hardware SLC-500 de estilo modular y fijo. Al utilizarse con los controladores de estilo fijo 1747-L20, 1747-L30 y 1747-L40, este módulo se integra en un rack de E/S de expansión junto con otros módulos, como 1746-IA4, IA8, IA16; -IB8, IB16; -IB32; -IG16; -IM4, IM8, IM16; -IN16; -IO4; -IO8; -ITB16, ITV16; -IV8, IV16, IV32; -NO4I, NO4V; -NR4; -NT4; -OA8; -OB8; -OBP16; -OG16; -OV8; y -OV32. El 1746-FIO4I puede utilizarse en aplicaciones con espacio de expansión limitado, ya que este módulo combina la funcionalidad de los módulos de entrada y salida analógica. Además, gracias a sus características de entrada rápida, puede aceptar señales de variables con cambios rápidos, ya que ofrece un tiempo de conversión nominal de 7,5 µs cada 512 µs y una respuesta a escalón de 100 µs. Los canales de entrada analógica tienen una precisión general de ±0,440 % del fondo de escala a 25 °C (77 °F) y ±0,750 % del fondo de escala a 60 °C (140 °F). Para la salida analógica, la precisión general es de ±0,298 % del fondo de escala a +25 °C (77 °F) y de ±0,541 % del fondo de escala a 0…60 °C (32…140 °F). Al conectar las señales al módulo, se recomienda usar cable blindado Belden n.° 8761 (recomendado) con un calibre máximo de 2,5 mm² (14 AWG).

El módulo de E/S analógicas rápidas Allen-Bradley 1746-FIO4I SLC 500 incluye dos canales de entrada de corriente o tensión diferencial, seleccionables por canal, y dos salidas de corriente sin aislamiento individual. Los canales de entrada tienen una tensión de entrada absoluta máxima de ±7,5 V CC o 7,5 V CA RMS, y una corriente de entrada absoluta máxima de 0-30 mA. Sus rangos de tensión de entrada son de 0-10 V CC y 0-20 mA (nominal) o 0-30 mA (máximo); su tensión de fondo de escala es de 10 V CC y su protección contra sobretensión es de 7,5 V CA RMS. Sus canales de salida tienen un rango de salida de 0-20 mA, una salida de fondo de escala de 21 mA y una capacidad de sobrerango del 5 %. El voltaje nominal del módulo 1746-FIO4I es de 0-20 V en modo común y sus corrientes nominales de placa base son de 55 mA a 5 V y 150 mA a 24 V. El aislamiento de la placa base de este módulo es de 500 V CC. Su tiempo de actualización es de 512 ms y la respuesta de paso es de 100 ms de entrada y 2,5 ms de salida al 95 %. El 1746-FIO4I también viene con un ancho de banda de 7 kHz y una resolución de 12 bits de entrada y 14 bits de salida. Su rango de carga es de 0-500 y su reactancia de carga máxima es de 100 μH. Este módulo utiliza una carcasa de tipo abierto y está montado en un chasis. Su cable de conexión compatible es de 14 AWG. El 1746-FIO4I también tiene una luz indicadora LED. Tenga en cuenta que este módulo tiene un rango de humedad ambiental sin condensación del 5-95 %.
