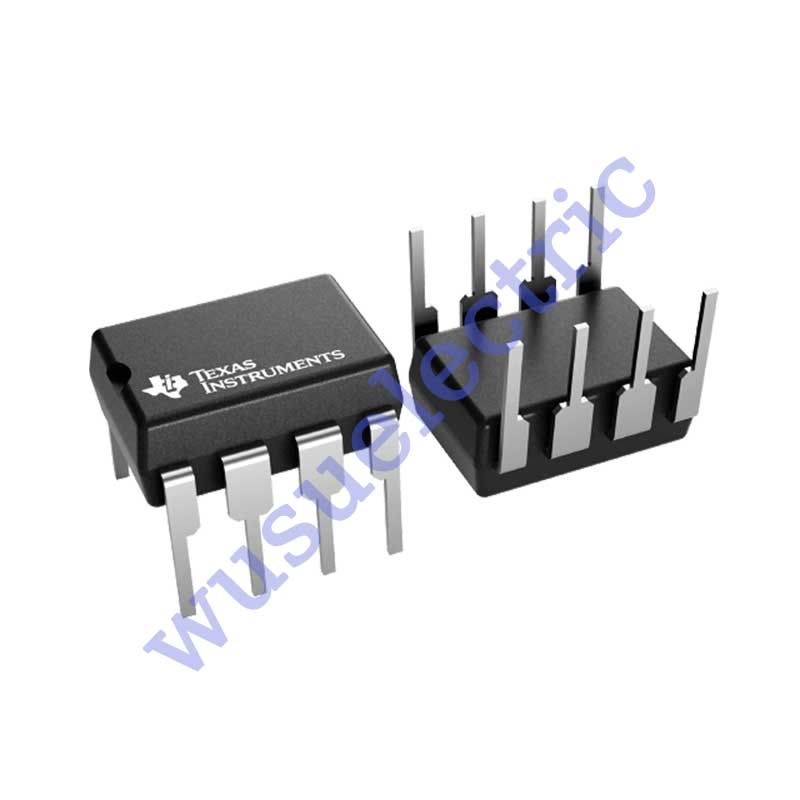

Controlador de puerta de doble canal TPS2815P de Texas Instruments

• Reemplazo de controlador estándar de la industria
• Tiempos máximos de subida/bajada de 25 ns y retardo de propagación máximo de 40 ns – Carga de 1 nF, VCC = 14 V
• Corriente de salida máxima de 2 A, VCC = 14 V
• Corriente de suministro de 5 µA: entrada alta o baja
• Rango de voltaje de suministro de 4 V a 14 V; el regulador interno extiende el rango a 40 V (TPS2811, TPS2812, TPS2813)
• Rango de funcionamiento de temperatura ambiente de –40 °C a 125 °C

La serie TPS28xx de controladores MOSFET duales de alta velocidad es capaz de suministrar corrientes pico de 2 A en cargas altamente capacitivas. Este rendimiento se logra gracias a un diseño que minimiza inherentemente la corriente de paso y consume una corriente de alimentación mucho menor que la de los productos de la competencia.

Los controladores TPS2811, TPS2812 y TPS2813 incluyen un regulador que permite el funcionamiento con entradas de alimentación de entre 14 V y 40 V. La salida del regulador puede alimentar otros circuitos, siempre que la disipación de potencia no supere las limitaciones del encapsulado. Cuando no se requiere el regulador, REG_IN y REG_OUT pueden dejarse desconectados o ambos pueden conectarse a VCC o GND.

El TPS2814 y el TPS2815 cuentan con dos puertas de entrada que ofrecen al usuario mayor flexibilidad para controlar el MOSFET. El TPS2814 tiene puertas de entrada AND con una entrada inversora. El TPS2815 tiene puertas NAND de doble entrada.

Los controladores de la serie TPS28xx, disponibles en paquetes PDIP, SOIC y TSSOP de 8 pines, funcionan en un rango de temperatura ambiente de –40 °C a 125 °C.
